ICAD SX 穴属性を設定したキリ穴、タップ穴に面取りする方法

ICAD SXのモデルを作成しているときに穴属性を付与しているタップなどに面取りすることはないでしょうか？ICAD SXでは、機械部品で作成した穴属性が付与されているキリ穴やタップに面取りをすることはできませんが、少し工夫することで穴属性を付与したまま面取りをすることができます。

今回は機械部品で作成した穴属性が付与されているキリ穴やタップ穴、ザグリ穴などに面取りをする方法について説明します。

それでは早速みていきましょう！

穴属性を付与したキリ穴やタップ穴を開ける方法

まず初めに穴属性のついたキリ穴やタップ穴を開ける方法について説明していきます。穴属性をつけるためには、モデルを集合演算で切り抜くのではなく、ICAD SXの機械部品という機能を使用してキリ穴やタップ穴を開けます。

機械部品のコマンドを使用したときの画面

このコマンドを使用してキリ穴やタップ穴を開けると自動で穴属性を付与することができます。機械部品の使用方法（コマンドの場所）については下記にリンクを貼っておきます。

ICAD SX 機械部品の登録方法！事前作成で面倒を減らす時短術

ICAD SXでは、他のサイトからわざわざダウンロードしなくてもいいようにネジ（六角穴付ボルト、皿ネジ、トラス小ねじ、など）やナット（六角ナット1種～4種、六角袋ナット、など）が標準で呼び出すことが出来ます。また、キリ穴やザグリ穴、タップも簡単に開けられるように初めから登録されています。基本的には、ネジの長さはJIS規格の寸法で選択出来るようになっていますが、特殊な長さで使用しなければならない時や毎回ネジの長さを変更している方もいるのではないでしょうか？なので、今回は機械部品で選択できるネジの長さや穴関...

面取りをする方法

次にICAD SXで穴属性が付与されていない角に面取りをする方法について説明していきます。面取りをする方法は、２つありますので、順番に説明します。

コマンドメニューから面取り

一つ目の穴属性が付与されていない角に面取りする方法は、コマンドメニューを使用します。コマンドメニューから面取りをする方法を簡単にまとめると、

1. ３次元を左クリック
2. 角編集を左クリック
3. 面取りを左クリック
4. 面取りをする角を左クリック（複数選択可能）
5. 右クリックで確定

コマンドメニューから面取りしている画面

ICAD SXのコマンドメニューから面取りのコマンドを使用して面取りする場合は、この５ステップになります。特に難しいところはありませんので、この順番で進めてみてください。また、４番目で複数の角を選択することができ、５番目の右クリックをするとまとめて面取りすることができます。

アイコンから面取り

二つ目の穴属性が付与されていない角に面取りする方法は、アイコンを使用します。アイコンから面取りをする方法を簡単にまとめると、

1. 面取りをするアイコンを左クリック
2. 面取りをする角を左クリック（複数選択可能）
3. 右クリックで確定

アイコンから面取りをしている画面

アイコンから面取りをする方法だと、この３ステップで行うことができます。複数選択の手順は、コマンドメニューで説明した内容と同じです。

穴属性＋面取りする方法

ここまでICAD SXでキリ穴やタップ穴を開ける方法と面取りをする方法を説明してきましたが、今のままのやり方だと同時に行うことができません。この章では、穴属性を付与したまま面取りをする方法を２種類説明していきます。

円柱に面取りしたもので削る

穴属性を付与したまま面取りをする方法の一つ目は、機械部品を使用して穴属性を付与したキリ穴などの角を面取りの形状をしたモデルで削る方法です。操作の手順を簡単にまとめると、

1. ICAD SXの機械部品を使用して、キリ穴やタップ穴を開ける
2. 面取りの形状をしたモデルを作成
3. キリ穴、タップ穴の角に合わせて、面取りモデルを配置
4. 集合演算で削る

一つ目の穴属性を付与したキリ穴、タップ穴に面取りをする操作手順は、この４ステップになります。１番目は最初に説明しましたので、省略します。２番目の面取りの形状をしたモデルの作成から詳しく説明していきます。面取りの形状のモデルを作成する手順を簡単にまとめると、

1. 形状配置で円柱を配置
2. 面取りをする

まず初めに形状配置で円柱を配置します。

形状配置のアイコンの位置（左が円柱）

円柱を配置したい位置で左クリックをすると簡単に配置することができます。ICAD SXの画像の左下に「直径」と「高さ」という欄がありますので、ここで円柱のサイズを変更することができます。

次に配置した円柱に面取りをします。

配置した円柱に面取りをした画面

今回は、φ４のキリ穴にC1の面取りをします。そのときは、上面の径がφ６で下面の径がキリ穴の径と同じφ４。C1の面取りなので、高さは１ｍｍで形状を作成しました。これで面取りの形状のモデルの作成は完了です。

次は３番目のキリ穴、タップ穴の角に合わせて、面取りモデルを配置です。これは、面取り形状のモデルの上面と穴属性が付与されたキリ穴に移動させるだけです。

面取り形状のモデルをキリ穴に移動させた画面

最後は４番目の集合演算でキリ穴の部分と面取り形状のモデルを削るだけです。ICAD SXでモデル同士を削るときは下の画像のアイコンを使用してください。

モデル同士を削るコマンド

そうすると、この画像のようにICAD SXで穴属性を付与したまま面取りをすることができます。ただ、一点デメリットがあります。このやり方で面取りをした場合、面取りの幅などを編集したいときに一回ずつ面取り形状のモデルを作成しないといけなくなります。

穴属性のキリ穴などをずらす

穴属性を付与したまま面取りをする方法の二つ目は、ICAD SXの機械部品を使用して穴属性を付与したキリ穴などをずらして円柱を配置し、削ったところに面取りをする方法です。操作の手順を簡単にまとめると、

1. 機械部品を使用して、キリ穴やタップ穴を開ける
2. キリ穴（タップ穴）をずらす
3. キリ穴（タップ穴）のずらした部分に円柱を配置
4. 集合演算で削る
5. 面取りをする

二つ目の穴属性を付与したキリ穴、タップ穴に面取りをする操作手順は、この５ステップになります。１番目は先ほど説明しましたので省略します。２番目のキリ穴（タップ穴）をずらす方法から詳しく説明していきます。

キリ穴を移動させるアイコンの位置

この画像のアイコンを使用することで一度配置したキリ穴やタップ穴の位置を簡単に移動させることができます。これを使用して、キリ穴をずらします。（面取りの厚み＋αくらい）

キリ穴をずらした画面（横から）

この画像のようにキリ穴をずらしましたら、ずらしたところに形状配置で円柱を配置します。（円柱の配置方法は、先ほど説明したところを参照してください。）

円柱を配置した画面

次に形状配置で配置した円柱を集合演算で削ります。そうすると、穴属性を付与したまま面取りが出来るようになります。

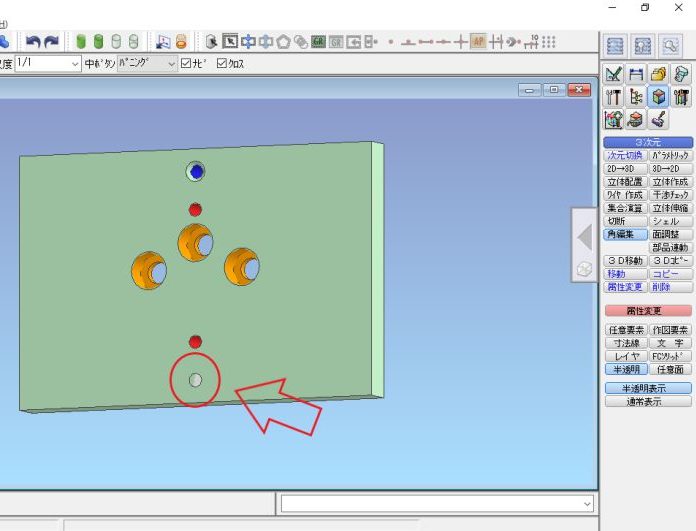

穴属性を付与したまま面取りをした画面

この方法で穴属性を付与したまま面取りをした場合は、面取りの幅を編集するときでも、面取りのコマンドを使用することができるので、もし間違えたときでも簡単に変更できます。

まとめ

今回は、ICAD SXの機械部品で作成した穴属性が付与されているキリ穴やタップに面取りをする方法について説明してきました。この記事で紹介した２つの方法以外にもやり方はあると思いますので、他の方法も試してみてもいいと思います。

今回の記事をまとめると、

分かりにくい点などありましたら、お問い合わせからご連絡ください。この記事がICAD SXで仕事をするときの作業時間の短縮につながれば幸いです。ちなみに穴属性を付与したキリ穴やタップ穴の色を変更することもできるので、詳細については下記にリンクを貼っておきます。
